MRATS系列通用型變頻調速器

技術特點

功率范圍：0. 75—400KW：
3種控制方式：無速度傳感器矢量控制、V/F控制、轉矩控制；
高轉矩、高精度、寬速驅動；
防跳閘性能，產品極其可靠；
靈活的輸入輸出端子，8路數字量輸入、2路模似量輸入、2路模似量輸出、1路繼
電器輸出和2路開路集電極輸出；
多段速運行、實用的PID;
瞬時停電不停機功能；
AVR功能：當電網電壓變化時，能自動保持輸出電壓恒定；
FDT電平檢測、過壓失速限流、停電和停機參數存儲選擇；
RS485通訊接口，采用標準的ModBusl業控制總線協議；
紡織擺頻控制、磁通制動、模擬量組合調速；
共直流母線技術實現再生能源與電動能量的轉化，從而實現節能運行；
轉速追蹤再啟動功能，實現對旋轉中的電機沖擊平滑啟動；
自動載頻調節技術、電機音調調節技術、電磁兼容性考究設計，滿足低躁音、低
電磁干擾的環保要求；
20多種故障保護類型隨時出現時能夠及時有效地保護本機或電動機；

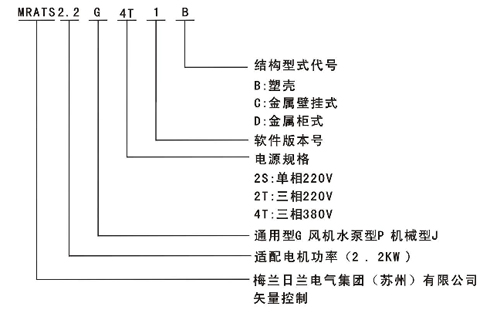

產品型號及銘牌

　　MRATS系列變頻調速器采用05尸控制系統，完成真正的無速度傳感器矢量控制，與V/F控制相比，矢量控制更大的優越性。

應用行業

　　陶瓷機械、制氧機、鍋爐給粉系統、制藥機械、精煉爐、數控機床、離心機、塔機行走、制袋機、紡織機械、注塑機、切紙機、灰漿泵、工業洗衣機、鉆機、機械手、空壓機；造紙機、紙漿機、拉絲機、立體倉庫、小車位置、球磨機和磨車等。

MRATS系列變頻調速器一覽表

型號	額定輸入電壓	額定輸出電流(A)	結構代號	適配電機(KW)	備注
MRATSO. 75G4TIB	~380（三相）	2.5	B1	0.75	三相變頻調速器（無內置制動單元）
MRATSO. 75P4TIB		2.5	B1	0.75
MRATSl. 5G4TIB		3.7	B1	1.5
MRATSl. 5P4TIB		3.7	B1	1.5
MRATS2. 2G4TIB		6	B2	2.2
MRATS2. 2P4TIB		6	B2	2.2
MRATS3. 7G4TIB		9	B2	3.7
MRATS3. 7P4TIB		9	B2	3.7
MRATS5. 5G4TIB		13	B3	5.5
MRATS5. 5P4TIB		13	B3	5.5
MRATS7. 5G4TIB		17	B3	7.5
MRATS7. 5P4TIB		17	B3	7.5
MRATS11G4TIC		25	C1	11
MRATS11P4TIC		25	C1	11
MRATS15G4TIC		32	C1	15
MRATS15P4TIC		32	C1	15
MRATS18. 5G4TIC		37	C2	18.5
MRATS18. 5P4TIC		37	C2	18.5
MRATS22G4TIC		45	C2	22
MRATS22P4TIC		45	C2	22
MRATS30G4TIC		60	C2	30
MRATS30P4TIC		60	C2	30
MRATS37G4TIC		75	C3	37
MRATS37P4TIC		75	C3	37
MRATS45G4TIC		90	C3	45
MRATS45P4TIC		90	C3	45
MRATS55P4TIC		110	C5	55
MRATS554TIC		110	C5	55
MRATS75P4TIC		150	C5	75
MRATS75G4TIC		150	C5	75
MRATS90P4TIC		180	C5	90
MRATS90G4TIC		180	C6	90
MRATS110P4TIC		210	C6	110
MRATS110G4TIC		210	C6	110
MRATS132P4TIC		250	C6	132
MRATS132G4TIC		250	C6	132
MRATS160P4TIC		300	C6	160
MRATS160G4TIC		300	C6	160
MRATS185P4TID		340	C6	185
MRATS185G4TID		340	C7	185
MRATS200P4TID		380	C7	200
MRATS200G4TID		380	C7	200
MRATS220P4TID		420	C7	220
MRATS220G4TID		420	C7	220
MRATS250P4TID		480	C7	250
MRATS250G4TID		480	C7	250
MRATS280P4TID		540	C7	280
MRATS280G4TID		540	C7	280
MRATS315P4TID		610	C7	315
MRATS315G4TID		610	C7	315
MRATS350P4TIC		680	C8	350
MRATS350G4TID		680	C8	350
MRATS400P4TID		800	C8	420
MRATS400G4TID		800	C8	420

性能指標

<center id="ockr7"></center><acronym id="ockr7"></acronym>

項目

項目描述

輸入

額定電壓；頻率

三相380V／三相220V／三相660V／三相1 1 40V：50Hz／60Hz

允許電壓工作范圍

電壓：士15%；電壓失衡率：<3%;頻率：士5%

輸出

額定電壓

O～額定輸入電壓

頻率

OH—z600Hz

過載能力

0型：150%額定電流1分鐘，200%額定電流0.5秒；P型: 120%額定電流1分鐘，150%額定電流1秒

主要控制性能

調速范圍

1：100

起動轉矩

0．50Hz時180%額定轉矩

運行轉速穩態精度

≤±0. 5%額定同步轉速

頻率精度

數字設定：最高頻率x±0.01%；模擬設定：最高頻率x±0. 02%

頻率分辨率

數字設定：0. OIHz；模擬設定：最高頻率x0.1%

轉矩提升

自動轉矩提升，手動轉矩提升0，1%～30.0%

V/F曲線

用戶設定V/F曲線方式和2．O次冪降轉矩特性曲線方式

直流制動

直流制動開始頻率：0.00一最大頻率，制動時間：0.0～50.0秒制動動作電流僮：0.0～iso.0%

點動

點動頻率范圍：0. OOHz～最大頻率；點動加減速時間0.1～3600．O秒可設，點動間隔時間可設

多段速運行

通過內置控制端子實現多段速運行

內置

可方便地構成閉環控制系統

自動節能運行

根據負載情況，自動優化V/F曲線，實現節能運行

自動電壓調(AVR)

當電網電壓變化時，能自動保持輸出電壓恒定

自動限流

對運行期間電流自動限制，防止頻繁過流故障跳閘

自動載波調整

根據負載特性，自動調整載波頻率

客戶化功能

紡織擺頻

紡織擺頻控制，可實現中心頻率可調的擺頻功能

音調調節

調節電機運行時的音調

瞬停不停機控制

瞬時掉電時，通過母線電壓控制，實現不間斷運行

捆綁功能

運行命令通道與頻率給定通道可以任意捆綁，同步切換

運行功能

運行命令通道

操作面板給定、控制端子給定、串行口給定，可通過多種方式切換

頻率給定通道

數字給定、模擬電壓給定、模擬電流給定、串行口給定，可通過多種方式隨時切換

輔助頻率給定

實現靈活的輔助頻率微調、頻率合成

脈沖輸出端子

0～50kHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出

模擬輸出端子

2路模擬信號輸出，分別可選0/4～20mA或0/2—10V，可實現設定頻率、輸出頻率等物理量的輸出
